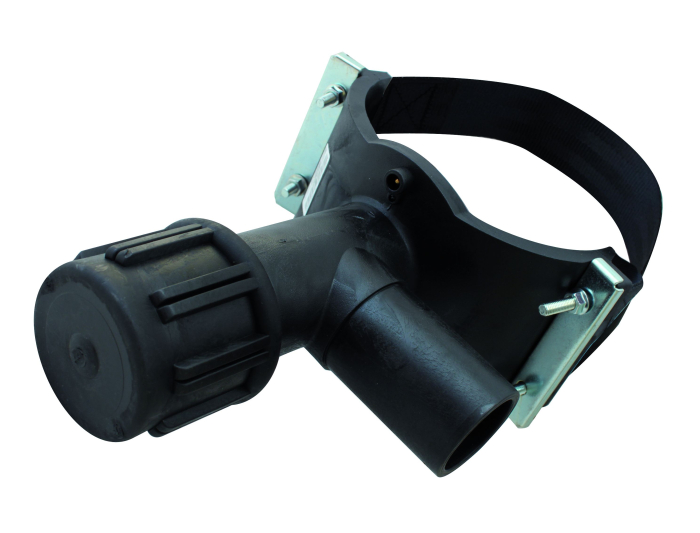

75/63 fűtőszálas megfúrós nyeregidom PE100 SDR11



SDR 11, SDR 17 és SDR 17,6 szabványos méretarányú, PE 100 vagy PE80 anyagú vezetékekről kisebb méretű 90°-os leágazások kiépítésére szolgáló, fűtőszálas (elektrofúziós) nyereghegesztéssel beépíthető fröccsöntött idom. A leágazó csonk tompa hegesztéssel, illetve tokos- vagy fűtőszálas (elektrofitting) karmantyú alkalmazásával folytatható. A leágazás az idomba beépített fúróval helyezhető üzembe.
Legnagyobb üzemi nyomás: víz=16 bar, gáz=10 bar

NYOMÁS ALATTI LÉVŐ RENDSZEREK UTÓLAGOS LEÁGAZÁSÁNAK KIALAKÍTÁSÁRA!

Paraméterek

Anyag PE100
Átmérő (mm) 63, 75
Felhasználás csatorna, gáz, ipari, víz
Hegesztési eljárás fűtőszálas
SDR 11, 17, 13.6, 17.6

Dokumentumok

A-88/2019 Nemzeti Műszaki Értékelés (NMÉ) Nupi ELOFIT Letöltés
Méretek fűtőszálas megfúrós nyeregidom szorítóövvel PE100 SDR11.pdf Letöltés
NUPI-ECORPS hivatalos forgalmazói nyilatkozat 2022.10.03. Letöltés
