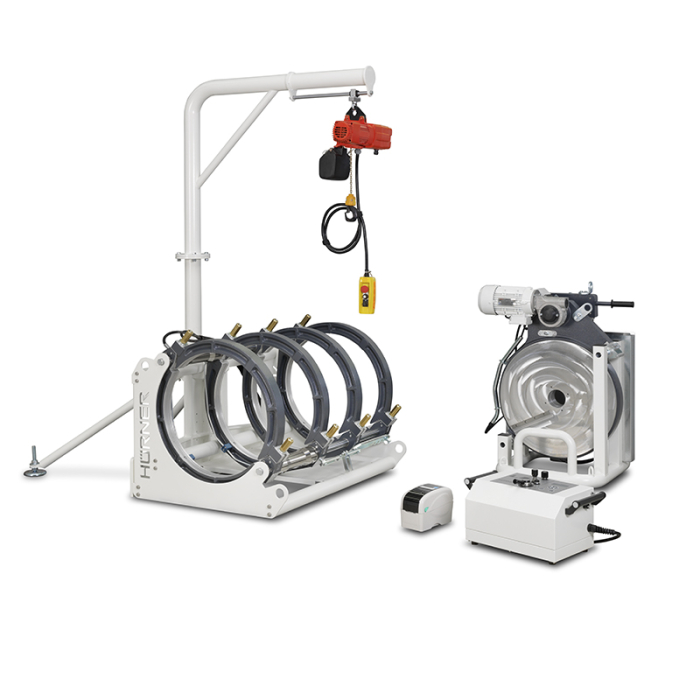

HÜRNER 500 WeldControl 2.0 félautomata jegyzőkönyvezős tompahegesztőgép teljes befogósorozattal 200-500



Egyedülálló tompahegesztés

A WeldControl gép kezelése egyszerűen egyedülálló, és olyan megközelítéssel tud hegeszteni, melyre semmilyen más rendszer nem képes. A kezelő használhatja az interaktívan visszajelző hidraulikus vezérlőegységet, vagy a kézi mód kiválasztásával önállóan is elkészítheti a varratot.

  • WeldControl módban a rendszer végigvezeti a kezelőt a munkafolyamaton, miután a cső paraméterek meg lettek adva vagy jóvá lettek hagyva. Ebbe beletartozik a kezelő által bevitt adatok ellenőrzése és a teljes folyamat jegyzőkönyvezése. A WeldControl gépek nem csak felajánlják az előre beállított adatokat, hanem elő is segítik a munkát pl. a nyomás automatikus csökkentésével automata módban. A hegesztési jegyzőkönyvek minden adatot tartalmaznak, melyeket az ISO nyomon követhetőség előír.
  • Kézi módban a kijelző digitális eszközként működik. A kijelzőn megjelenik a hegesztési nyomás, a hevítőtükör hőmérséklete és minden adat egy ablakban.
  • Az USB csatlakozón keresztül adatok küldhetőek USB tárolóra vagy címkenyomtatóra, akár kivonatként vagy bővített jegyzőkönyvként PDF formátumban. A HÜRNER DataWork programjának formátumában történő letöltés esetén a hegesztési adatok a szoftverben archiválhatóak és kezelhetőek.
  • A gépet teljesen zárt házú WeldControl hidraulikus vezérlő egységgel szállítjuk, melynek biztonsági besorolása IP54, 160 bar nyomásig. A hevítőtükör és a csővégmaró is csatlakoztatva van a WeldControl hidraulikához. Semmilyen más áramelosztó nem szükséges!

Munkadarabok nyomon követhetőségi adata, cső anyag, átmérő és falvastagság vagy SDR bevihető GT billentyűzeten, felhasználóbarát menü segítségével. A hegesztéshez szükséges minden nyomást és időt kiszámít és ellenőriz a WeldControl rendszer, valamint megjeleníti a kijelzőn a kényelmes használat érdekében.

  • A központosító-összehúzó negyedik befogó pofája könnyen eltávolítható három csavar meglazításával, olyan helyeken történő hegesztéshez, ahol nehéz a befogás, illetve T-k, valamint más idomok hegesztéséhez. Így a gép egy teljes funkciót betöltő, három befogó pofával rendelkező „rövid” géppé alakítható át.
  • A központosító-összehúzó egy speciálisan kifejlesztett tartó vázon áll, melynek meghajlási ellenállása a legszélsőségesebb cső paraméterekkel is könnyedén megbirkózik. A kezelő biztos lehet abban, hogy a gép nem billen meg és nem fordul el még a nagyon hosszú, nagy falvastagságú csövek megmunkálása közben sem.
  • 500 mm-es átmérőig a gépek befogó pofái könnyedén, szerszám nélkül nyithatóak és zárhatóak a nagyméretű, recés markolattal.
  • A beépített mikrokapcsolós védelemmel rendelkező csővégmarót egy kiváló minőségű, lánchajtásos motor működteteti. A precíziós hevítőtükör nagyon sima, tapadásmentes bevonattal rendelkezik.
  • A meleg hevítőtükör és csővégmaró biztonságos tárolásáról tartó állvány gondoskodik.
  • A gép maximális raktári védelmére egy opcionálisan rendelhető szállító doboz szolgál (500 mm-es átmérőig), mely a teljes gépszerkezetre speciálisan lett kialakítva, a szűkítő betétek számára fiókos rekeszekkel.
  • Természetesen minden géphez rendelhető rövid hegtoldat befogó pofa is.

Minden alkatrészre vonatkozik a HÜRNER garancia.

WeldControl hegesztés – hibátlanul, hegesztési paraméter keresés nélkül, jegyzőkönyvezve.

A HÜRNER WeldControl hidraulikus tompahegesztőgép jellemzői:

  • Hegesztési tartomány: 200 – 500 mm
  • Tápfeszültség: 400 V, 50 Hz
  • Teljesítmény: 6,45 kW
  • Teljes súly, minden alkatrésszel együtt: 295 kg
  • Szűkítő betétek: 200, 225, 250, 280,315,355,400,450
  • Hegtoldat befogó*

* külön rendelhető

Alapfelszereltség:

  • WeldControl hidraulikus vezérlő
  • Központosító-összehúzó 500
  • Szűkítőbetétek 200, 225, 250, 280,315,355,400,450
  • Csővégmaró mikrokapcsolós védelemmel
  • PTFE bevonatú hevítőtükör
  • Tartó állvány

Különön rendelhető:

  • Hegtoldat befogó

A HÜRNER WeldControl hidraulika jellemzői:

  • Automatikus jegyzőkönyvezés: 10.000 hegesztési jegyzőkönyv
  • Adat bevitel:
    WeldControl mód: RFID transzponder, szkenner vagy kézi;
    Kézi mód: kézi tükörhőmérséklet bevitel
  • Hegesztés ellenőrző rendszer: Hegesztési nyomás, idő, külső hőmérséklet, memória ellenőrzés, üzemi hőmérséklet, hevítőtükör hőmérséklete
  • ISO 12176 szabványnak megfelelő nyomon követhetőség: Megbízási szám 32 alfanumerikus karakterrel, ISO szerinti hegesztő azonosító kód, HÜRNER hegesztő azonosító kód, 1. kiegészítő (felhasználó specifikus) adat 20 alfanumerikus karakterrel, 2. kiegészítő (felhasználó specifikus) adat 15 alfanumerikus karakterrel, ISO szerinti nyomon követhetőség: idom kód, 1. és 2. cső kód, csőhossz, időjárási körülmények, varrat szám, kivitelező cég, leltári szám.
  • Hegesztési szabvány: DVS, WIS, SEDIGAS, UNI és igény szerint egyéb
  • Adat letöltés: Adatátvitel USB A csatlakozón keresztül USB tárolóra vagy címkenyomtató menüből címkenyomtatóra, akár rövid kivonatként vagy bővített jegyzőkönyvként, PDF formátumban, HÜRNER DataWork formátumában, egy hatékony letöltési menü segítségével, dátum tartományra, megbízási számra szűrve, valamint a memóriában lévő összes jegyzőkönyv letöltése funkcióval.
  • Kijelző: LED megvilágítású kijelző, 4 sorral, mindegyik sor 20 karakter hosszúságú, a karakterek magassága 5 mm. Hegesztési folyamat ábra, jelző LED-ekkel.
  • Engedély, minőség, biztonsági besorolás: CE, ISO 9001:2008, IP 54 (opcionálisan IP 64), WEEE Reg. No. DE 74849106, RoHS-nek megfelelő
  • Nyelv: magyar, DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO, RO, SK, TR, RU, és igény szerint egyéb
  • Egyéb: Egyszerű átkapcsolás WeldControl módból kézi módba
  • Rendszer beállítások: Automata mód, a hegesztési paraméterek kézi bevitele, mérőóra (a nyomáshoz és a hőmérséklethez)
  • Hidraulikus vezérlőegység: Csak egy külső áramforrás szükséges! A hidraulikus vezérlőegység biztosítja az áramot mindegyik elektromos egységnek; a hevítőelem hőmérsékletét a hegesztési szabvány szerint automatikusan szabályozza; a hidraulikus egység teljesen zárt házban, egy ellenálló acél burkolatban van, csupán 19,5 kg súllyal; maximum nyomás 130 bar.
  • Gyártói garancia: 12 hónap, kivéve kopó alkatrészek

Paraméterek

Anyag PE100, PE80, PP, PVDF
Átmérő (mm) 200, 225, 250, 315, 355, 400, 450, 500
Automata jegyzőkönyvezés Igen
Bluetooth nem
Felhasználás csatorna, gáz, ipari, víz
Hegesztési eljárás tompa
